Máy phát điện xoay chiều là thiết bị quen thuộc trong gia đình và doanh nghiệp, nhưng không phải ai cũng hiểu rõ bên trong nó gồm những bộ phận gì và cách chúng vận hành. Việc nắm vững cấu tạo không chỉ giúp bạn chọn đúng thiết bị, mà còn hỗ trợ xử lý lỗi nhanh, tiết kiệm chi phí bảo trì. Bài viết này sẽ giúp bạn giải mã cấu tạo máy phát điện xoay chiều từ A-Z theo cách dễ hiểu nhất, có hình dung rõ ràng cho cả người mới lẫn người đã sử dụng lâu năm.
Giới thiệu chung về cấu tạo máy phát điện xoay chiều
Máy phát điện xoay chiều (AC Generator – Alternator) là thiết bị tạo ra dòng điện xoay chiều dựa trên nguyên lý cảm ứng điện từ. Đây là loại máy phát được sử dụng rộng rãi nhất hiện nay nhờ khả năng cung cấp điện ổn định, hiệu suất cao và phù hợp với hầu hết các loại tải từ dân dụng đến công nghiệp.
Để vận hành hiệu quả và an toàn, việc hiểu rõ cấu tạo máy phát điện xoay chiều là vô cùng quan trọng. Một máy phát xoay chiều tiêu chuẩn bao gồm các bộ phận chính như stato (phần tĩnh), rôto (phần quay), hệ thống kích từ, AVR điều chỉnh điện áp, trục quay, quạt làm mát, khung máy… Mỗi bộ phận có nhiệm vụ riêng nhưng hoàn toàn phối hợp nhịp nhàng để tạo nên dòng điện ổn định và liên tục.
Nhờ cấu tạo tối ưu và công nghệ ngày càng hiện đại, máy phát điện xoay chiều không chỉ mang lại nguồn điện dự phòng tin cậy mà còn đảm bảo độ bền, tiết kiệm nhiên liệu và đáp ứng các yêu cầu khắt khe của nhiều ứng dụng thực tế như nhà ở, nhà máy, khách sạn, công trình xây dựng hay cả các tải nhạy cảm như thiết bị y tế.
Cấu tạo máy phát điện xoay chiều chi tiết từng bộ phận
Để hiểu vì sao máy phát điện xoay chiều có thể tạo ra dòng điện ổn định và đủ mạnh cho nhiều loại tải khác nhau, chúng ta cần phân tích từng bộ phận cấu thành nên thiết bị này. Mỗi chi tiết, dù lớn hay nhỏ, đều đóng vai trò quan trọng trong cả quá trình tạo và điều hòa điện năng. Dưới đây là cấu tạo máy phát điện xoay chiều đầy đủ, tiêu chuẩn.
1. Stato (Phần tĩnh)
Stato là bộ phận tĩnh của máy phát điện, được thiết kế để chứa hệ thống dây quấn – nơi tạo ra dòng điện xoay chiều khi có từ trường biến thiên. Lõi stato thường làm từ các lá thép kỹ thuật điện ghép lại, giúp giảm tổn hao từ và tăng hiệu suất sinh điện. Đây chính là “trái tim” tạo ra điện năng nên yêu cầu độ chính xác cao, cách điện tốt và khả năng chịu nhiệt vượt trội.
2. Rôto (Phần quay)
Rôto là phần chuyển động, tạo ra từ trường quay khi được động cơ kéo quay quanh trục. Tùy theo thiết kế, rôto có thể là loại cực lồi hoặc cực ẩn, mang cuộn dây kích từ để sinh ra từ thông. Khi rôto quay, từ trường biến thiên quét qua cuộn dây stato tạo ra điện áp xoay chiều. Độ bền cơ học và khả năng chịu rung của rôto quyết định sự ổn định của toàn bộ máy phát.
3. Bộ chỉnh lưu – kích từ
Bộ chỉnh lưu làm nhiệm vụ chuyển đổi dòng điện AC sang DC để cấp cho hệ thống kích từ của rôto. Nhờ đó, máy phát duy trì được từ trường ổn định, đảm bảo điện áp đầu ra không bị dao động mạnh khi tải thay đổi. Hệ kích từ hiện đại thường dùng diode hoặc SCR, giúp máy phản ứng nhanh và hoạt động bền bỉ hơn trong môi trường làm việc gắt gao.
4. Trục quay và bạc đạn
Trục quay là bộ phận truyền chuyển động từ động cơ đến rôto, đảm bảo rôto chạy đúng tốc độ định mức để tạo ra tần số ổn định (50Hz hoặc 60Hz). Bạc đạn (vòng bi) được lắp ở hai đầu trục để giảm ma sát, hạn chế rung lắc và tăng tuổi thọ máy. Chất lượng bạc đạn quyết định mức độ êm ái khi vận hành và khả năng chống quá tải cơ học trong thời gian dài.
5. Bộ điều tốc (Governor)
Bộ điều tốc là thiết bị kiểm soát tốc độ quay của động cơ kéo máy phát điện. Khi tải tăng hoặc giảm đột ngột, governor sẽ lập tức điều chỉnh lượng nhiên liệu để giữ tốc độ quay ổn định. Nhờ vậy, máy không bị tụt tần số, sụt áp hoặc quá tốc – đảm bảo hệ thống điện chạy mượt mà, đặc biệt quan trọng với các tải nhạy cảm như thiết bị y tế hoặc máy móc CNC.
6. Bộ điều chỉnh điện áp AVR
AVR (Automatic Voltage Regulator) là bộ phận giúp ổn định điện áp đầu ra của máy phát. Khi phụ tải thay đổi, AVR sẽ tự động điều chỉnh dòng kích từ để duy trì mức điện áp mong muốn. Một AVR chất lượng tốt giúp điện áp ổn định hơn, bảo vệ thiết bị điện khỏi bị sụt áp hoặc quá áp, đồng thời tăng tuổi thọ cho cả hệ thống máy phát.
7. Khung máy, vỏ chống ồn và hệ thống tản nhiệt
Khung máy đóng vai trò nâng đỡ toàn bộ kết cấu, cấu tạo máy phát điện xoay chiều, giữ máy chắc chắn khi vận hành. Vỏ chống ồn được dùng cho các dòng máy phát lắp đặt trong khu dân cư, khách sạn, tòa nhà… với khả năng giảm độ ồn đáng kể, mang lại sự êm ái. Hệ thống tản nhiệt – thường là quạt gió và két nước – đảm bảo máy hoạt động trong ngưỡng nhiệt cho phép, tránh quá nhiệt dẫn đến hư hỏng linh kiện.

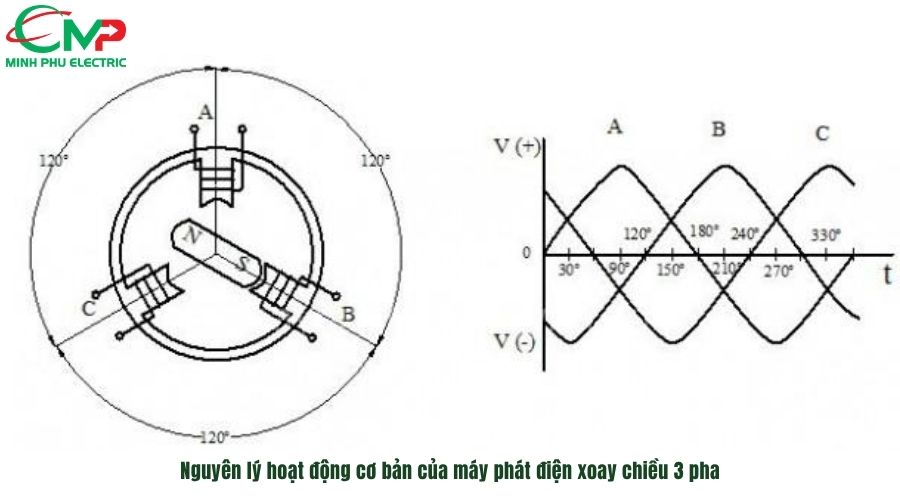

Nguyên lý hoạt động cơ bản của máy phát điện xoay chiều
Máy phát điện xoay chiều (AC Generator) là thiết bị chuyển đổi năng lượng cơ học thành điện năng xoay chiều thông qua hiện tượng cảm ứng điện từ.
Về nguyên lý hoạt động, máy phát điện xoay chiều vận hành dựa trên quy luật của Faraday: khi một cuộn dây hoặc từ trường dịch chuyển tương đối với nhau, trong cuộn dây sẽ xuất hiện dòng điện cảm ứng. Trong máy phát điện xoay chiều, chuyển động quay của rôto tạo ra từ trường biến thiên quét qua hệ thống dây quấn trên stato. Sự biến thiên từ thông này làm phát sinh điện áp xoay chiều và được đưa ra ngoài để sử dụng.
Quá trình sinh điện gồm ba bước chính:
- Tạo từ trường: Bộ kích từ cấp dòng điện DC cho rôto, tạo ra từ trường mạnh và ổn định.
- Tạo cảm ứng điện từ: Động cơ kéo rôto quay, từ trường quét qua các cuộn dây stato → sinh ra dòng điện xoay chiều.
- Ổn định điện áp – tần số: AVR điều chỉnh điện áp, governor điều khiển tốc độ động cơ để duy trì tần số 50Hz hoặc 60Hz tùy tiêu chuẩn.
Nhờ cấu tạo máy phát điện xoay chiều tối ưu và nguyên lý vận hành đơn giản nhưng hiệu quả, máy phát điện xoay chiều đáp ứng tốt từ tải nhỏ đến tải công nghiệp nặng, đảm bảo nguồn điện liên tục trong mọi điều kiện. Nếu bạn cần thêm phần giải thích bằng sơ đồ hoặc ví dụ thực tế, mình có thể viết bổ sung.
Phân loại máy theo cấu tạo máy phát điện xoay chiều
Để hiểu rõ hơn cách hoạt động và lựa chọn đúng loại máy phù hợp với nhu cầu, chúng ta cần phân loại máy phát điện xoay chiều dựa trên đặc điểm cấu tạo và nguyên lý tạo điện. Mỗi nhóm máy có ưu điểm, hạn chế và phạm vi ứng dụng riêng, giúp người dùng tối ưu hiệu suất và chi phí đầu tư. Dưới đây là các loại máy phổ biến nhất hiện nay.
1. Máy phát điện 1 pha và 3 pha
Máy phát điện 1 pha là loại máy tạo ra dòng điện xoay chiều một pha, thường có điện áp 220V và phù hợp cho hộ gia đình, cửa hàng nhỏ hoặc các thiết bị tải nhẹ. Với cấu tạo máy phát điện xoay chiều đơn giản và chi phí thấp, dòng máy này mang lại sự tiện lợi cho người dùng phổ thông. Tuy nhiên, máy 1 pha thường chỉ đáp ứng mức công suất từ nhỏ đến trung bình.
Trong khi đó, máy phát điện 3 pha tạo ra dòng điện 3 pha với điện áp 380V, được sử dụng trong nhà máy, xưởng sản xuất, công trình xây dựng hoặc các thiết bị công suất lớn. Nhờ khả năng truyền tải mạnh mẽ và ổn định, máy 3 pha tối ưu cho doanh nghiệp cần vận hành liên tục. Đây là dòng máy phổ biến nhất trong công nghiệp nhờ hiệu suất cao và độ bền vượt trội.
2. Máy phát điện kích từ nam châm vĩnh cửu
Máy phát điện kích từ nam châm vĩnh cửu sử dụng nam châm để tạo từ trường thay vì dùng bộ kích từ hoặc cuộn dây. Nhờ cấu tạo máy phát điện xoay chiều tối giản, loại máy này có hiệu suất cao, khởi động nhanh và ít sinh nhiệt hơn so với máy kích từ truyền thống. Đặc biệt, nam châm vĩnh cửu giúp máy hoạt động ổn định ngay cả khi tốc độ quay thay đổi.
Dòng máy này thường xuất hiện trong các thiết bị năng lượng tái tạo như tuabin gió, máy phát mini, hoặc các hệ thống cần độ bền cao và ít bảo trì. Do không sử dụng chổi than, máy gần như không cần bảo dưỡng phần điện, giúp kéo dài tuổi thọ. Tuy nhiên, giá thành cao và công suất hạn chế khiến loại máy này phù hợp hơn với nhóm ứng dụng nhỏ và chuyên biệt.
3. Máy phát điện không chổi than (brushless alternator)
Máy phát điện không chổi than là loại máy sử dụng hệ thống kích từ quay để loại bỏ hoàn toàn chổi than – bộ phận thường gây mài mòn và cần bảo dưỡng định kỳ. Nhờ cấu tạo máy phát điện xoay chiều hiện đại hơn, máy brushless vận hành êm, bền và cho chất lượng điện áp rất ổn định. Đây là công nghệ được dùng phổ biến trong các máy phát điện công nghiệp hiện nay.
Máy không chổi than phù hợp với tải nhạy cảm như thiết bị y tế, máy móc công nghiệp, trung tâm dữ liệu hoặc các hệ thống yêu cầu độ ổn định cao. Với ưu điểm giảm bảo trì, giảm ma sát và tăng tuổi thọ, dòng máy này đang trở thành tiêu chuẩn mới trong ngành máy phát điện xoay chiều. Tuy nhiên, chi phí đầu tư ban đầu cao hơn so với các dòng máy truyền thống.
Lỗi thường gặp liên quan đến cấu tạo máy phát điện xoay chiều và cách xử lý
Trong quá trình vận hành, máy phát điện xoay chiều có thể gặp một số lỗi kỹ thuật xuất phát trực tiếp từ các bộ phận quan trọng như rôto, stato, bộ kích từ, hệ thống tản nhiệt hay AVR. Việc nhận biết đúng dấu hiệu và xử lý kịp thời không chỉ giúp máy hoạt động ổn định mà còn kéo dài tuổi thọ thiết bị. Dưới đây là các lỗi liên quan đến cấu tạo máy phát điện xoay chiều phổ biến nhất và cách khắc phục tương ứng.
1. Rung lắc bất thường – nguyên nhân từ rôto/trục
Khi máy phát điện rung mạnh hơn bình thường, nguyên nhân thường đến từ rôto mất cân bằng, trục bị cong, lỏng khớp nối hoặc ổ đỡ bị mòn.
Cách xử lý:
- Kiểm tra độ đồng tâm giữa động cơ – đầu phát.
- Siết chặt lại các bulông, khớp nối.
- Cân bằng lại rôto hoặc thay mới nếu phát hiện cong, mòn nặng.
- Thay ổ bi khi phát hiện độ rơ lớn.
2. Điện áp dao động – vấn đề về AVR hoặc kích từ
Điện áp đầu ra không ổn định, lúc cao lúc thấp, thường bắt nguồn từ bộ điều chỉnh điện áp (AVR) hỏng, chổi than/kích từ lỗi, hoặc cuộn dây mắc vấn đề.
Cách xử lý:
- Đo kiểm điện áp đầu ra để xác định mức độ dao động.
- Kiểm tra và thay mới AVR khi thấy dấu hiệu cháy đen, hỏng linh kiện.
- Làm sạch hoặc thay chổi than (nếu dùng máy kích từ chổi than).
- Kiểm tra cuộn kích từ và cuộn dây stato bằng đồng hồ cách điện.
3. Máy nóng nhanh – lỗi hệ thống tản nhiệt
Máy phát điện bị nóng bất thường thường là dấu hiệu của hệ thống làm mát hoạt động không hiệu quả, gió lưu thông kém, ẩm bụi bám vào cuộn dây, hoặc tải vượt công suất.
Cách xử lý:
- Vệ sinh toàn bộ hệ thống thông gió, đặc biệt là khe thông gió stato.
- Kiểm tra quạt gió có bị gãy, nứt hoặc quay yếu không.
- Đảm bảo vận hành máy trong dải công suất phù hợp.
- Nếu máy vẫn nóng sau khi vệ sinh, kiểm tra lại cuộn dây xem có bị chập vòng.
4. Phát ra tiếng ồn lớn – bạc đạn hoặc quạt gió
Tiếng ồn bất thường, ngày càng lớn, thường đến từ bạc đạn bị mòn, trục quay lệch, hoặc cánh quạt gió va chạm.
Cách xử lý:
- Ngắt máy và kiểm tra độ rơ của bạc đạn. Thay mới khi thấy tiếng rít hoặc khô dầu.
- Kiểm tra quạt gió, chỉnh lại vị trí hoặc thay cánh quạt nếu bị cong vênh.
- Kiểm tra độ thẳng của trục và căn chỉnh lại khi cần thiết.
Kinh nghiệm chọn cấu tạo máy phát điện xoay chiều phù hợp
Việc lựa chọn máy phát điện xoay chiều không chỉ dựa vào công suất mà còn phải xét đến cấu tạo máy phát điện xoay chiều, mục đích sử dụng, môi trường lắp đặt và cả chi phí vận hành lâu dài. Một chiếc máy phù hợp sẽ đảm bảo vận hành ổn định, tuổi thọ cao và tiết kiệm chi phí bảo trì cho người dùng. Dưới đây là những kinh nghiệm quan trọng giúp bạn lựa chọn đúng ngay từ đầu:
1. Xác định rõ nhu cầu tải và môi trường sử dụng
Tính toán tổng công suất thiết bị sẽ sử dụng đồng thời để chọn máy phù hợp, tránh trường hợp non tải hoặc quá tải.
- Nhà dân/nhà hàng nhỏ: chọn từ 3–20kVA
- Công trình/nhà xưởng: 20–200kVA
- Tòa nhà/nhà máy lớn: 200–3000kVA
Ngoài ra, xem xét môi trường vận hành (hẹp – kín – nóng) để lựa chọn máy có hệ thống tản nhiệt và vỏ chống ồn phù hợp.
2. Chọn loại máy theo cấu tạo và mục đích hoạt động
- Máy 1 pha phù hợp cho hộ gia đình, văn phòng nhỏ.
- Máy 3 pha dùng cho doanh nghiệp, công nghiệp hoặc tải khởi động lớn.
- Máy không chổi than (brushless) giúp vận hành ổn định, ít bảo trì.
- Máy kích từ nam châm vĩnh cửu phù hợp môi trường khắc nghiệt hoặc yêu cầu độ bền cao.
Việc hiểu cấu tạo máy phát điện xoay chiều giúp bạn chọn loại máy ít lỗi nhất và phù hợp nhất với nhu cầu.
3. Ưu tiên thương hiệu uy tín và linh kiện rõ ràng
Máy phát điện xoay chiều có bộ phận quan trọng nhất là động cơ – đầu phát – điều khiển, nên cần chọn máy dùng:
- Động cơ: Cummins, Mitsubishi, Doosan, John Deere, MTU,…
- Đầu phát: Leroy Somer, Stamford, Rehlko, Mecc Alte,…
- Điều khiển: ComAp, Deepsea, Decision-Maker™,…
Máy dùng linh kiện từ các thương hiệu toàn cầu vận hành ổn định hơn, dễ bảo trì và có đầy đủ linh kiện thay thế.
4. Kiểm tra phụ kiện và hệ thống phụ trợ đi kèm
Máy phát điện hoạt động ổn định cần có đầy đủ hệ thống phụ trợ:
- ATS (tự động chuyển nguồn)
- Bộ sạc acquy
- Hệ thống nhiên liệu đúng chuẩn
- Ống xả – chống rung – tiêu âm
- Vỏ chống ồn đạt chuẩn 65–75 dB(A)
Một số đơn vị bán máy giá rẻ thường cắt giảm phụ kiện, dẫn đến phát sinh chi phí sau này.
5. Xem xét đơn vị cung cấp và chế độ bảo hành
Một nhà cung cấp uy tín sẽ hỗ trợ:
- Tư vấn kỹ thuật chuẩn xác
- Lắp đặt – đấu nối an toàn
- Bảo hành 12–24 tháng
- Có đội kỹ thuật 24/7 và linh kiện thay thế sẵn có
Đây là yếu tố quan trọng, vì máy phát điện vận hành nhiều năm và cần sự hỗ trợ dài hạn. Một trong những đơn vị cung cấp máy phát điện chính hãng và tư vấn kỹ thuật chuyên sâu về cấu tạo máy phát điện xoay chiều và vận hành không thể không nhắc đến Minh Phú Electric.
Với đội ngũ kỹ sư giàu kinh nghiệm, quy trình tư vấn – khảo sát – lắp đặt bài bản và dịch vụ hậu mãi nhanh chóng, Minh Phú giúp khách hàng lựa chọn đúng dòng máy, đúng cấu hình, đảm bảo vận hành bền bỉ – an toàn – hiệu suất cao. Đây là lựa chọn tối ưu cho doanh nghiệp và hộ gia đình khi cần một giải pháp điện dự phòng trọn gói, đáng tin cậy.
KẾT LUẬN
Hiểu đúng về cấu tạo máy phát điện xoay chiều và nguyên lý hoạt động sẽ giúp bạn chủ động hơn trong việc sử dụng, bảo trì và chọn mua thiết bị phù hợp. Nếu bạn cần tư vấn chuyên sâu hơn hoặc muốn tìm mẫu máy phát điện chất lượng, hãy liên hệ Minh Phú Electric để được hỗ trợ kỹ thuật chi tiết và nhận báo giá tốt nhất. Đây chính là cách đảm bảo nguồn điện của bạn luôn an toàn – ổn định – bền bỉ theo thời gian.
