KHÁM PHÁ MÁY PHÁT ĐIỆN XOAY CHIỀU BA PHA

Với nền công nghiệp ngày càng hiện đại. Để đảm bảo được lượng điện năng hoạt động tại các nhà máy, nhà xưởng thì máy phát điện xoay chiều là một thiết bị rất quan trọng. Với công suất lớn cùng công nghệ, kỹ thuật hiện đại máy phát điện xoay chiều ba pha đã và đang được sử dụng ngày càng phổ biến. Để tìm hiểu rõ hơn về thông tin chi tiết thì mời quý khách tham khảo bài viết bên dưới nhé.

Khái niệm máy phát điện xoáy chiều ba pha

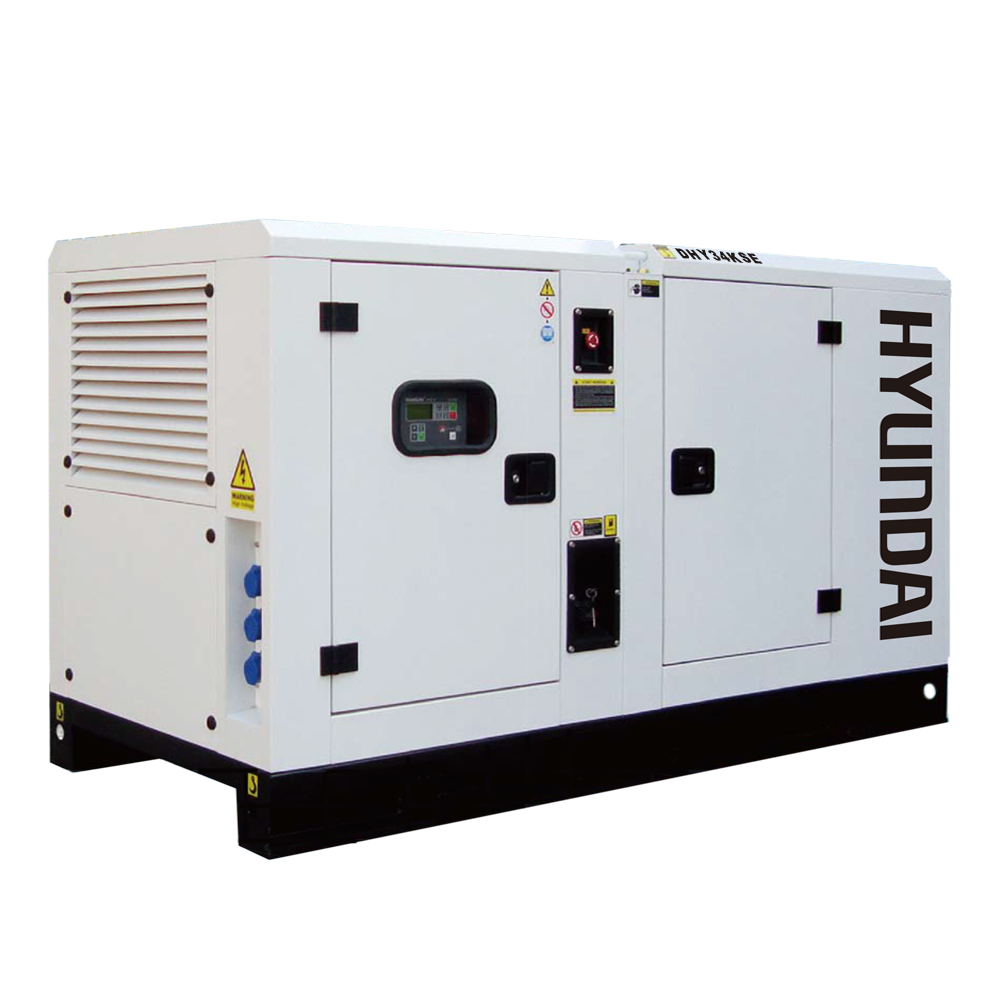

Máy phát điện xoay chiều ba pha là một thiết bị điện công nghiệp có khả năng tạo ra ba dòng điện xoay chiều riêng biệt, có cùng tần số và biên độ nhưng lệch pha nhau 120 độ. Ba dòng điện này giúp cung cấp nguồn điện ổn định và mạnh mẽ, phù hợp với các hệ thống tiêu thụ công suất lớn như nhà máy, công trình, tòa nhà văn phòng, trung tâm thương mại,…

Cấu tạo phần ứng của máy gồm ba cuộn dây được đặt lệch nhau 1/3 vòng tròn (tức 120 độ) trên stato, từ đó sinh ra ba suất điện động xoay chiều lệch pha đều. Nguyên lý hoạt động của máy dựa vào hiện tượng cảm ứng điện từ – khi rôto (tạo từ trường) quay bên trong stato, nó sẽ tạo ra dòng điện trong các cuộn dây phần ứng.

Nhờ hiệu suất cao, khả năng truyền tải điện năng tốt và vận hành bền bỉ, máy phát điện xoay chiều ba pha là lựa chọn hàng đầu trong các ứng dụng cần nguồn điện lớn, liên tục và ổn định.

Phân loại máy phát điện ba pha

Máy phát điện xoay chiều ba pha là thiết bị không thể thiếu trong các hệ thống điện công nghiệp, dân dụng quy mô lớn. Trên thị trường hiện nay, dòng máy này rất đa dạng và được phân loại dựa trên nhiều tiêu chí khác nhau như công suất, loại nhiên liệu và thương hiệu sản xuất. Dưới đây là những phân loại phổ biến nhất:

1. Phân loại theo công suất

Máy phát điện ba pha hiện được sản xuất với dải công suất rất rộng, đáp ứng mọi quy mô sử dụng – từ cá nhân, doanh nghiệp vừa và nhỏ đến các tập đoàn lớn hoặc nhà máy công nghiệp:

• Công suất nhỏ: từ 40kVA – 200kVA, phù hợp cho văn phòng, khách sạn, trường học, bệnh viện quy mô vừa, hoặc dùng làm nguồn điện dự phòng.

• Công suất trung bình: từ 250kVA – 1000kVA, phục vụ các nhà xưởng, cơ sở sản xuất, trung tâm thương mại lớn.

• Công suất lớn: từ 1000kVA – 30.000kVA, đáp ứng cho các tổ hợp công nghiệp quy mô lớn, khu chế xuất, công trình quốc gia…

Tùy vào nhu cầu tải điện và quy mô vận hành, người dùng cần tính toán kỹ công suất cần thiết để lựa chọn đúng loại máy, tránh lãng phí hoặc quá tải gây hư hỏng.

2. Phân loại theo loại nhiên liệu

Hiện nay, máy phát điện xoay chiều ba pha chủ yếu được vận hành bằng hai loại nhiên liệu phổ biến:

• Máy phát điện chạy xăng: Công suất thường nhỏ, phù hợp với quy mô dân dụng hoặc văn phòng nhỏ. Ưu điểm là giá thành thấp, vận hành đơn giản, nhưng tiêu hao nhiên liệu cao hơn và không phù hợp với nhu cầu sử dụng liên tục.

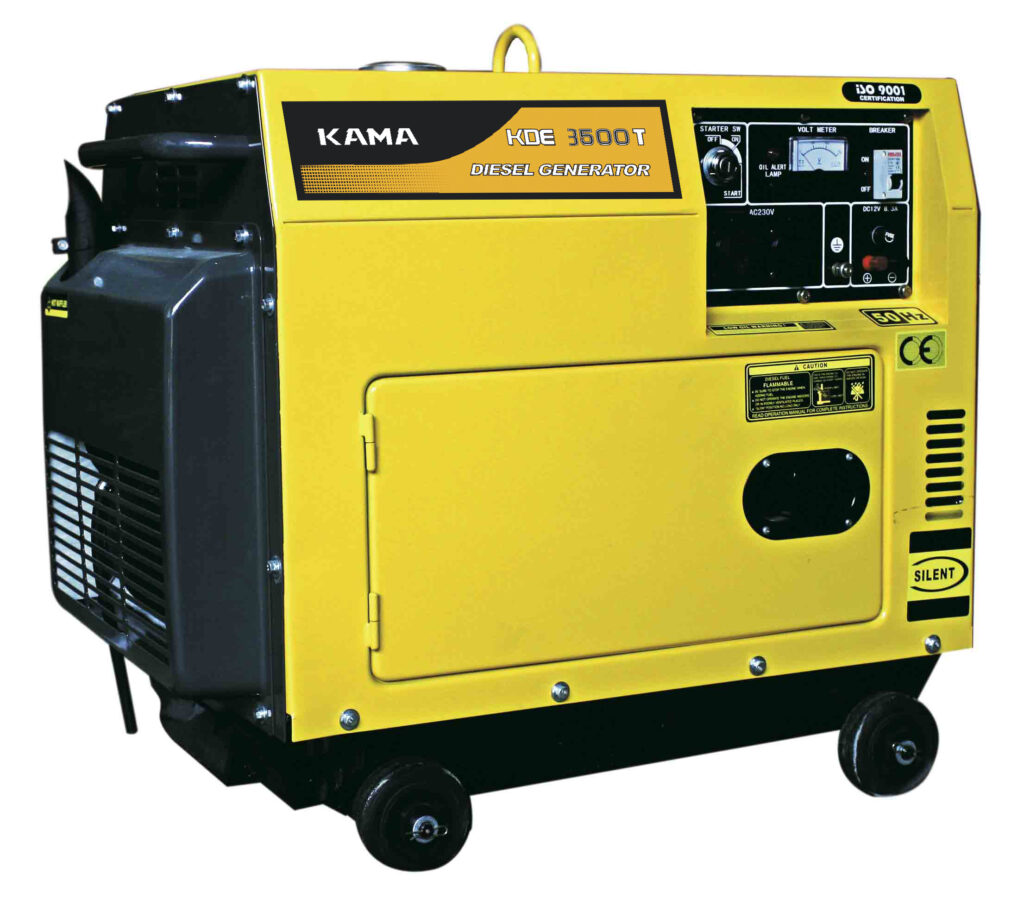

• Máy phát điện chạy dầu diesel: Là lựa chọn hàng đầu cho nhu cầu công suất lớn. Ưu điểm vượt trội là độ bền cao, khả năng hoạt động liên tục, tiết kiệm nhiên liệu, ít hư hỏng và vận hành an toàn hơn so với máy chạy xăng.

Trong thực tế, máy phát điện chạy dầu chiếm tỷ trọng lớn trên thị trường nhờ hiệu suất và độ ổn định cao.

3. Phân loại theo thương hiệu

Thị trường máy phát điện hiện nay rất phong phú với sự góp mặt của nhiều thương hiệu nổi tiếng toàn cầu, mỗi hãng đều có điểm mạnh riêng về công nghệ và độ bền:

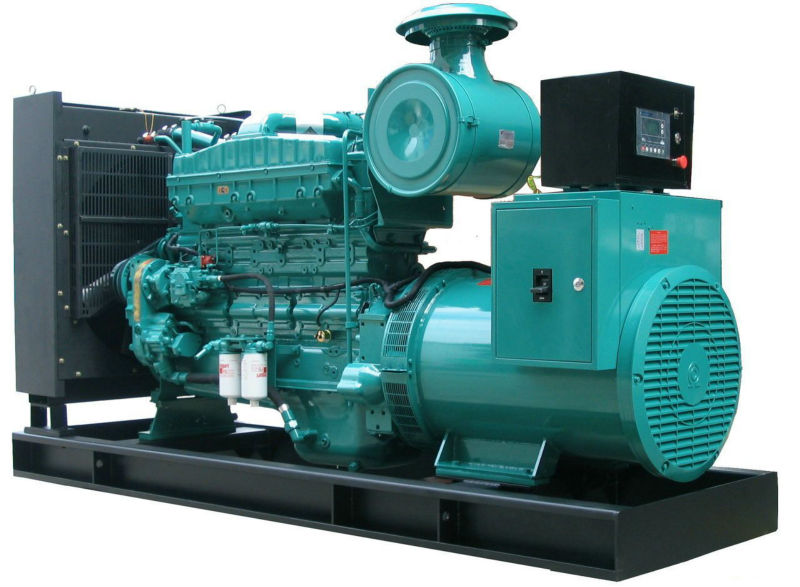

• Cummins (Mỹ): Nổi tiếng với độ bền, tiết kiệm nhiên liệu, máy hoạt động êm và đạt tiêu chuẩn khí thải quốc tế.

• Perkins (Anh): Động cơ vận hành mạnh mẽ, tuổi thọ cao, phụ tùng dễ thay thế.

• Mitsubishi (Nhật Bản): Vận hành ổn định, tiết kiệm nhiên liệu, ít tiếng ồn.

• Caterpillar (Mỹ): Phù hợp cho công trình lớn, yêu cầu khắt khe về hiệu suất và thời gian vận hành liên tục.

• Baudouin (Pháp): Giá thành hợp lý, máy thiết kế gọn gàng, dễ bảo trì.

Mỗi thương hiệu đều có dải sản phẩm phù hợp với từng phân khúc khách hàng. Bạn có thể tìm hiểu chi tiết các model trên website của Minh Phú Electric hoặc liên hệ trực tiếp để được tư vấn miễn phí.

Nguyên lý vận hành của máy phát điện ba pha

Máy phát điện xoay chiều ba pha hoạt động dựa trên hiện tượng cảm ứng điện từ, tức là khi một từ trường biến thiên cắt qua các cuộn dây dẫn điện, sẽ tạo ra một dòng điện cảm ứng trong cuộn dây đó.

Cụ thể, khi nam châm (hoặc rôto tạo từ trường) quay bên trong stato – nơi bố trí các cuộn dây cố định, các đường sức từ của nam châm sẽ liên tục cắt qua các cuộn dây, làm xuất hiện điện áp giữa hai đầu dây. Khi hai cực từ của nam châm tiến gần đến cuộn dây nhất, điện áp cảm ứng đạt cực đại, tạo nên dòng điện xoay chiều mạnh nhất tại thời điểm đó.

Trong máy phát điện ba pha, có ba cuộn dây phần ứng được bố trí lệch nhau một góc 120 độ trên vòng stato. Khi từ trường quay đều, từng cuộn dây sẽ lần lượt sinh ra dòng điện xoay chiều lệch nhau về pha đúng 1/3 chu kỳ. Kết quả là hệ thống sẽ tạo ra ba dòng điện xoay chiều độc lập, cùng tần số và biên độ, nhưng lệch pha nhau 120 độ điện.

Ưu điểm của nguyên lý này là giúp tạo ra dòng điện ổn định, liên tục và hiệu suất cao – cực kỳ lý tưởng cho việc truyền tải điện năng xa và cung cấp cho các thiết bị công suất lớn như motor, máy nén, hệ thống điện công nghiệp, và các cơ sở sản xuất.

Thành phần cấu tạo của máy phát điện xoay chiều ba pha

Máy phát điện xoay chiều ba pha là thiết bị tạo ra ba dòng điện xoay chiều có cùng biên độ và tần số, nhưng lệch pha nhau 120 độ (tương đương 1/3 vòng tròn). Để tạo ra dòng điện như vậy, thiết bị được thiết kế với các bộ phận chính như sau:

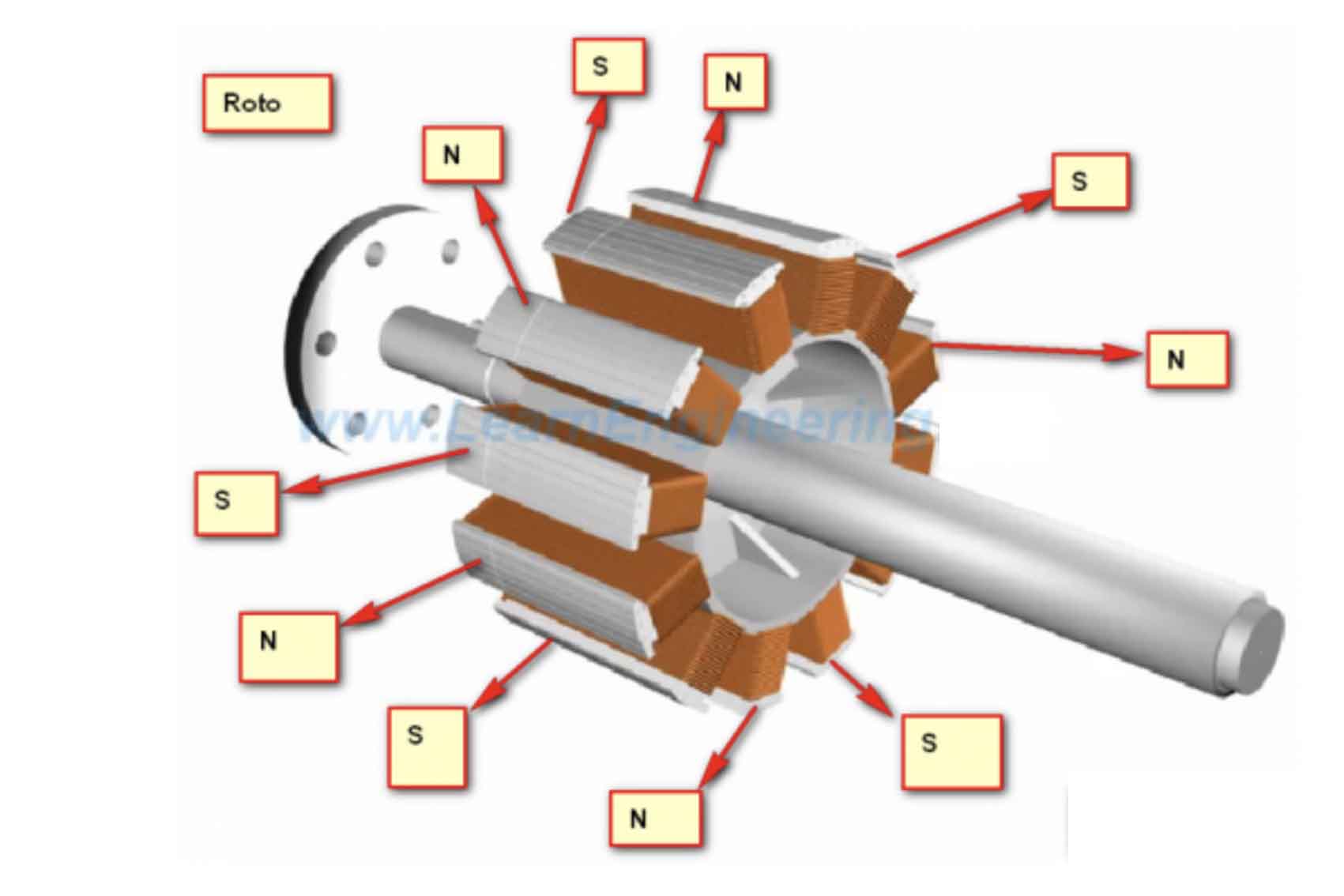

1. Rôto (phần cảm)

Đây là bộ phận chuyển động của máy, thường là nam châm điện hoặc hệ thống cuộn dây được cấp nguồn một chiều để tạo từ trường. Khi rôto quay quanh trục cố định, nó tạo ra từ trường biến thiên, là điều kiện để cảm ứng dòng điện trong phần ứng (stato).

2. Stato (phần ứng)

Là bộ phận cố định nằm bên ngoài rôto, chứa ba cuộn dây giống nhau về kích thước và số vòng dây. Các cuộn dây này được đặt lệch nhau 120 độ trên một vòng tròn để tạo ra ba pha điện riêng biệt khi từ trường quét qua chúng. Đây là nơi dòng điện xoay chiều được tạo ra và truyền đi.

3. Các bộ phận phụ trợ khác

Ngoài hai thành phần chính, máy phát điện ba pha còn bao gồm:

• Bộ điều chỉnh điện áp (AVR): giúp ổn định điện áp đầu ra.

• Giá đỡ và bạc lót: giữ ổn định và giảm ma sát cho trục quay.

• Bộ chỉnh lưu: chuyển đổi dòng điện xoay chiều thành một chiều nếu cần thiết cho một số ứng dụng đặc biệt.

Điểm giống và khác nhau giữa máy phát điện xoay chiều ba pha với máy phát điện xoay chiều một pha

Trong quá trình lựa chọn máy phát điện, nhiều người dùng thường băn khoăn giữa hai dòng sản phẩm phổ biến: máy phát điện xoay chiều một pha và ba pha. Cả hai đều có điểm chung về nguyên lý hoạt động, nhưng lại có sự khác biệt rõ rệt về cấu tạo, hiệu suất và ứng dụng. Cùng tìm hiểu kỹ hơn trong phần dưới đây.

1. Điểm giống nhau

Cả máy phát điện xoay chiều một pha và ba pha đều hoạt động dựa trên nguyên lý cảm ứng điện từ – khi có sự chuyển động tương đối giữa phần cảm (rotor) và phần ứng (stator), dòng điện xoay chiều sẽ được sinh ra.

Chúng đều có cấu tạo cơ bản bao gồm:

• Phần cảm: thường là nam châm điện hoặc nam châm vĩnh cửu, tạo ra từ trường biến thiên.

• Phần ứng: là cuộn dây sinh ra dòng điện khi từ trường thay đổi.

• Bộ góp điện: giúp dẫn dòng điện ra ngoài tải tiêu thụ.

Ngoài ra, suất điện động sinh ra trong mỗi vòng dây của cả hai loại máy đều biến thiên hai lần trong một chu kỳ, đặc trưng của dòng xoay chiều.

2. Điểm khác nhau

Về công suất và quy mô sử dụng:

• Máy phát điện xoay chiều một pha thường có công suất nhỏ, phù hợp cho hộ gia đình, văn phòng nhỏ, cửa hàng kinh doanh…

• Máy phát điện xoay chiều ba pha có công suất lớn hơn, đáp ứng nhu cầu sử dụng điện tại nhà xưởng, bệnh viện, trường học, tòa nhà, trung tâm thương mại, khu công nghiệp,…

Về hệ thống pha:

• Máy một pha: Chỉ tạo ra một dòng điện xoay chiều, không cần chia pha, dễ lắp đặt và vận hành.

• Máy ba pha: Tạo ra ba dòng điện lệch pha nhau 120 độ, đòi hỏi hệ thống điện phải được bố trí và phân phối tải phù hợp để đảm bảo an toàn.

Về hiệu suất và độ ổn định:

• Máy ba pha cho hiệu suất cao hơn, vận hành ổn định hơn trong thời gian dài, khả năng chịu tải tốt và tiết kiệm nhiên liệu hơn khi sử dụng đúng tải.

• Máy một pha dễ sử dụng, tiết kiệm chi phí đầu tư ban đầu nhưng sẽ không đáp ứng đủ khi nhu cầu điện tăng cao.

Về chi phí và kỹ thuật vận hành:

• Máy một pha có chi phí đầu tư thấp, phù hợp với người dùng phổ thông.

• Máy ba pha thường có giá thành cao, cấu tạo phức tạp hơn nên cần người có chuyên môn để vận hành, bảo trì và sửa chữa.

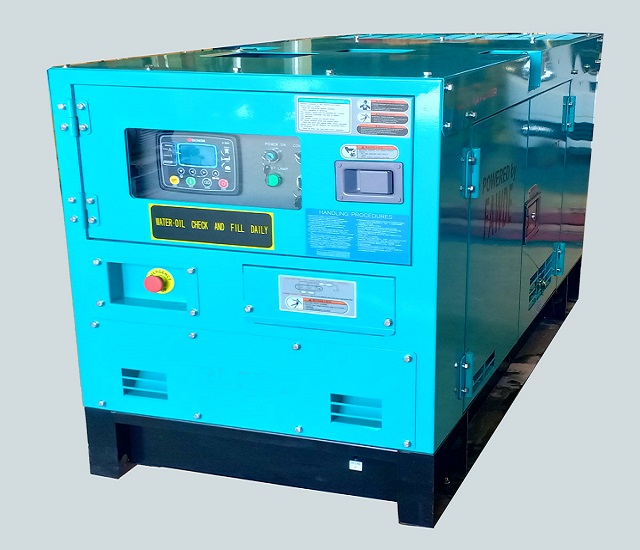

Ưu và nhược điểm của máy phát điện xoay chiều ba pha

Ưu điểm:

• Cấu tạo đơn giản – dễ ứng dụng: Máy phát điện xoay chiều ba pha có thiết kế tối ưu, phù hợp với đa số hệ thống điện hiện nay, đặc biệt trong các lĩnh vực công nghiệp, nông nghiệp và tòa nhà cao tầng.

• Hiệu suất cao – tiết kiệm nhiên liệu: Nhờ sử dụng nhiên liệu phổ thông và mức tiêu hao thấp, máy giúp giảm đáng kể chi phí vận hành, đồng thời mang lại hiệu quả kinh tế dài hạn.

• Thiết kế đa dạng – hoạt động ổn định: Máy có nhiều mức công suất, mẫu mã linh hoạt, dễ dàng lựa chọn cho từng nhu cầu cụ thể. Động cơ hoạt động êm ái, hạn chế tiếng ồn, có khả năng làm việc liên tục và bền bỉ.

• Khả năng vận hành trong môi trường khắc nghiệt: Máy được thiết kế với hệ thống làm mát bằng nước kết hợp quạt gió, giúp tản nhiệt hiệu quả và đảm bảo ổn định dù làm việc trong điều kiện thời tiết không thuận lợi.

• Cung cấp nguồn điện dồi dào: Với dải công suất lớn, máy đáp ứng tốt nhu cầu sử dụng điện năng cao trong sản xuất và dự phòng điện cho hệ thống quan trọng.

Nhược điểm:

• Kích thước lớn – khó di chuyển: Do máy phát điện xoay chiều ba pha có công suất cao, các dòng máy ba pha thường có trọng lượng nặng và kết cấu cồng kềnh, không tiện cho việc di chuyển thường xuyên.

• Chi phí đầu tư ban đầu cao: Máy phát điện ba pha thường có giá thành lớn hơn so với các dòng một pha, đòi hỏi doanh nghiệp cần có nguồn vốn đầu tư phù hợp.

• Yêu cầu kỹ thuật cao khi vận hành: Việc bảo trì và sửa chữa cần đến đội ngũ kỹ thuật viên có chuyên môn sâu, vì hệ thống điện ba pha phức tạp hơn và cần sự am hiểu chi tiết về cấu tạo cũng như nguyên lý hoạt động.

Ứng dụng của máy phát điện xoay chiều ba pha trong sản xuất

1. Trong lĩnh vực công nghiệp – sản xuất

Máy phát điện xoay chiều ba pha là thiết bị không thể thiếu trong hầu hết các ngành công nghiệp hiện đại. Nhờ khả năng cung cấp dòng điện ổn định với công suất lớn, máy được sử dụng phổ biến tại: Nhà máy, xưởng sản xuất, khu công nghiệp, hệ thống dây chuyền tự động hóa…

Trong môi trường sản xuất, việc mất điện đột ngột có thể gây thiệt hại lớn về tiến độ và chất lượng sản phẩm. Vì vậy, máy phát điện ba pha luôn được bố trí như một nguồn điện dự phòng đáng tin cậy, đảm bảo các thiết bị, máy móc hoạt động không bị gián đoạn. Với công suất lên đến hàng trăm, thậm chí hàng nghìn kVA, máy hoàn toàn đáp ứng được yêu cầu vận hành của các hệ thống sản xuất lớn.

2. Trong nông – lâm – ngư nghiệp

Máy phát điện xoay chiều ba pha cũng đóng vai trò quan trọng trong các hoạt động nông nghiệp và khai thác tài nguyên:

• Tại các trang trại chăn nuôi, máy được sử dụng để vận hành hệ thống quạt gió, sưởi ấm, cấp nước tự động hoặc hệ thống chiếu sáng trong chuồng trại.

• Trong trồng trọt và lâm nghiệp, máy hỗ trợ vận hành máy bơm nước, máy chế biến gỗ, sấy nông sản…

• Trong ngư nghiệp, đặc biệt là trên tàu đánh bắt xa bờ, máy phát điện ba pha giúp cung cấp điện cho hệ thống định vị, làm lạnh và đèn chiếu sáng ban đêm.

3. Trong giao thông vận tải

Ngoài sản xuất, máy phát điện xoay chiều ba pha còn được ứng dụng trong ngành giao thông – vận tải. Trên các phương tiện lớn như tàu thủy, tàu hỏa hoặc máy bay, máy phát điện đóng vai trò là nguồn năng lượng dự phòng, giúp đảm bảo an toàn khi nguồn chính bị cạn kiệt hoặc gặp sự cố, hỗ trợ cấp điện cho hệ thống điều khiển, chiếu sáng và thông tin liên lạc trên phương tiện.

Cách sử dụng máy phát điện xoay chiều ba pha

Để đảm bảo máy phát điện xoay chiều ba pha hoạt động an toàn, hiệu quả và bền bỉ, bạn cần tuân thủ đúng quy trình sử dụng, từ khâu kiểm tra trước vận hành đến khi kết thúc.

1. Kiểm tra trước khi vận hành

Trước khi khởi động máy phát điện xoay chiều ba pha, hãy đảm bảo các điều kiện sau:

• Kiểm tra nhiên liệu: Đảm bảo mức nhiên liệu đủ dùng trong suốt thời gian vận hành.

• Dầu bôi trơn & làm mát: Kiểm tra mức dầu nhớt, hệ thống làm mát, thêm hoặc thay mới nếu cần.

• Vệ sinh khu vực đặt máy: Không đặt gần vật dễ cháy, đảm bảo thông thoáng.

• Kiểm tra thông số kỹ thuật: Tất cả thông số phải nằm trong phạm vi cho phép của nhà sản xuất.

2. Quy trình khởi động máy phát điện

• Bước 1: Đóng cầu dao của máy phát.

• Bước 2: Nhấn nút Start để khởi động.

• Bước 3: Đợi máy chạy không tải từ 2–3 phút rồi mới cấp tải, bằng cách đóng cầu dao kết nối máy với hệ thống thiết bị sử dụng điện.

Lúc này, bạn có thể sử dụng các thiết bị điện như khi dùng điện lưới.

3. Kết thúc quá trình vận hành

• Cắt tải: Ngắt kết nối thiết bị điện khỏi nguồn phát.

• Chạy không tải: Để máy chạy không tải thêm 3–5 phút nhằm giảm nhiệt động cơ.

• Tắt máy: Nhấn nút STOP, khóa van nhiên liệu về chế độ OFF và ngắt cầu dao.

4. Một số lưu ý quan trọng

• Theo dõi thường xuyên các chỉ số trên bảng điều khiển trong suốt quá trình vận hành.

• Với máy chạy liên tục, cần kiểm tra và bổ sung nhiên liệu đúng lúc.

• Tuyệt đối không tiếp nhiên liệu khi máy đang nóng, hãy đợi máy nguội để tránh nguy cơ cháy nổ.

Cách đấu dây máy phát điện xoay chiều ba pha

Máy phát điện xoay chiều ba pha thông thường bao gồm 3 dây pha (dây nóng) và 1 dây trung tính (dây lạnh). Tùy theo mục đích sử dụng và yêu cầu kỹ thuật, hệ thống có thể được đấu dây theo kiểu hình sao (Y) hoặc hình tam giác (Δ). Dưới đây là cách đấu dây cụ thể cho từng phương pháp:

1. Đấu dây theo kiểu hình tam giác (Δ)

Trong sơ đồ hình tam giác, đầu pha của cuộn dây này sẽ được nối với cuối pha của cuộn dây kia, tạo thành một mạch kín hình tam giác. Mỗi điểm nối tạo thành một pha, được đưa ra ngoài để sử dụng.

• Ưu điểm: Phù hợp với hệ thống yêu cầu dòng khởi động lớn.

• Ứng dụng: Thường được dùng cho động cơ công suất lớn, tải ba pha cân bằng.

2. Đấu dây theo kiểu hình sao (Y)

Ở phương pháp này, ba điểm cuối của ba cuộn dây được nối lại với nhau để tạo thành một điểm trung tính (N). Ba điểm đầu pha còn lại sẽ đưa ra làm đầu ra nguồn.

• Ưu điểm: Tạo ra điện áp pha thấp hơn điện áp dây, an toàn hơn trong vận hành.

• Ứng dụng: Thường dùng cho thiết bị điện áp thấp hoặc hệ thống cần điểm trung tính.

Lưu ý quan trọng khi đấu dây:

• Việc đấu dây phải được thực hiện chính xác tuyệt đối, đúng kỹ thuật, đúng sơ đồ.

• Sai sót trong đấu nối có thể gây ra chập điện, cháy nổ, hư hỏng máy phát và thiết bị tiêu thụ điện.

• Nên sử dụng người có chuyên môn hoặc kỹ sư điện để thực hiện đấu dây an toàn, đặc biệt với máy phát công suất lớn.

• Đảm bảo đầy đủ các biện pháp cách điện, tiếp địa và bảo vệ quá dòng.
