Khi nhu cầu điện tăng cao, sử dụng nhiều máy phát điện cùng lúc có thể giúp công trình đáp ứng tải lớn và chủ động hơn trong vận hành. Tuy nhiên, không phải cứ kết nối nhiều máy là có thể chạy song song. Hoà đồng bộ máy phát điện đòi hỏi các tổ máy phải tương thích và được kiểm soát chính xác về điện áp, tần số, góc pha cũng như khả năng chia tải. Vậy khi thiết kế hệ thống hoà đồng bộ cần lưu ý những gì để máy vận hành ổn định và an toàn?

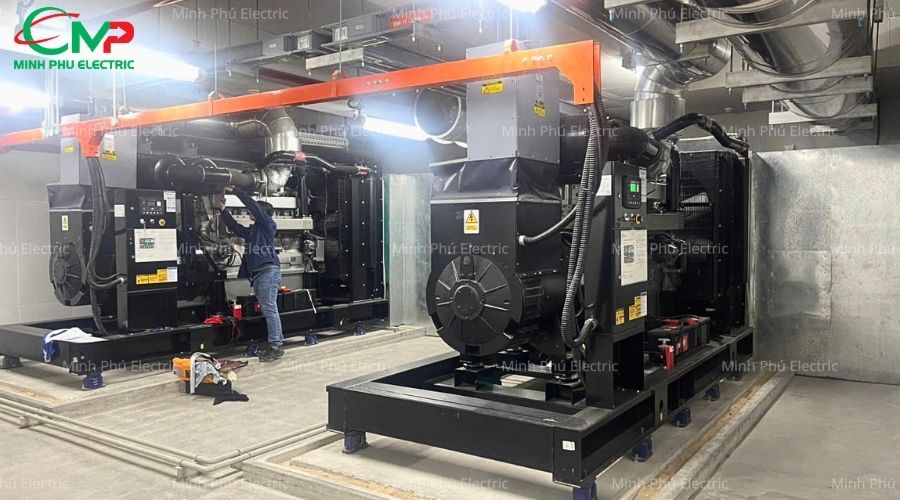

Hoà đồng bộ máy phát điện là gì?
Để hiểu rõ cách hoà đồng bộ máy phát điện và khi nào cần áp dụng, trước tiên cần nắm được khái niệm, mục đích sử dụng và các điều kiện kỹ thuật cơ bản để các tổ máy có thể vận hành song song an toàn. Cùng khám phá trong phần dưới đây!
1. Khái niệm hoà đồng bộ
Hoà đồng bộ máy phát điện là kỹ thuật kết nối hai hoặc nhiều tổ máy phát điện để cùng cấp điện cho một hệ thống và chia sẻ tải. Thay vì mỗi máy hoạt động độc lập, các tổ máy được điều khiển để làm việc song song, giúp đáp ứng phụ tải lớn và tăng tính linh hoạt, dự phòng của hệ thống.
2. Khi nào cần hoà đồng bộ máy phát điện?
Hoà đồng bộ thường được lựa chọn khi một máy phát không đáp ứng đủ tổng công suất tải hoặc công trình cần nhiều tổ máy cùng cấp điện. Đây cũng là giải pháp phù hợp với các hệ thống có phụ tải thay đổi theo thời điểm, vì có thể đưa thêm máy vào vận hành khi tải tăng.
Ngoài ra, sử dụng nhiều máy chạy song song có thể tăng khả năng dự phòng và tạo điều kiện thuận lợi hơn cho việc bảo trì. Khi một tổ máy dừng để bảo dưỡng, các tổ máy còn lại có thể tiếp tục cấp điện nếu tổng công suất còn lại đáp ứng được phụ tải.
3. Điều kiện để hoà đồng bộ
Để hai hoặc nhiều máy phát điện có thể hòa đồng bộ an toàn, hệ thống phải đảm bảo ba nhóm điều kiện kỹ thuật cốt lõi sau đây:
- Về tần số: các máy phải xấp xỉ bằng tần số với nhau, hoặc tần số máy phải xấp xỉ bằng tần số lưới.
- Về điện áp: các máy phải gần cùng điện áp với nhau, hoặc điện áp máy phải gần bằng điện áp lưới.
- Về pha: các máy phải cùng thứ tự pha, và góc pha phải trùng nhau.

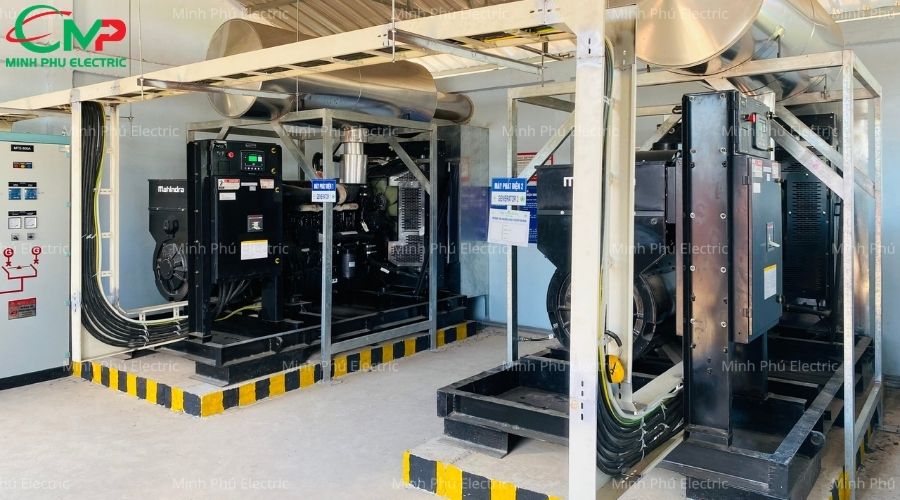

6 lưu ý quan trọng khi hoà đồng bộ máy phát điện
Để hệ thống hoà đồng bộ vận hành ổn định, an toàn và khai thác đúng công suất của từng tổ máy, cần tính toán kỹ từ khâu lựa chọn thiết bị đến thiết kế và vận hành. Dưới đây là 6 yếu tố quan trọng cần lưu ý trước khi triển khai hoà đồng bộ máy phát điện.
1. Tính toán đúng tổng công suất và đặc tính tải
Trước khi lựa chọn số lượng và công suất máy phát, cần xác định tổng công suất tải thực tế, đồng thời xem xét loại tải và đặc tính khởi động. Đặc biệt, các tải như động cơ, máy bơm, máy nén có thể tạo dòng khởi động lớn và ảnh hưởng đến khả năng đáp ứng của hệ thống.
Không nên chỉ lấy tổng công suất thiết bị rồi chia đều cho các máy phát. Cần tính đến tải cực đại, tải biến động và khả năng tăng tải trong tương lai để lựa chọn cấu hình phù hợp.
2. Các tổ máy phải có cấu hình tương thích
Các máy phát không nhất thiết phải giống hoàn toàn nhau, nhưng khả năng hoà và chia tải phải được hệ thống điều khiển hỗ trợ. Cần kiểm tra các thông số như điện áp, tần số, công suất, đặc tính đầu phát, hệ thống kích từ, bộ điều tốc và bộ điều khiển.
Đặc biệt, nếu sử dụng các tổ máy khác thương hiệu hoặc khác cấu hình, cần đánh giá khả năng tương thích của hệ thống điều khiển và chức năng load sharing trước khi triển khai hoà đồng bộ máy phát điện.
3. Phải kiểm soát chính xác điện áp, tần số và góc pha
Trước khi đóng máy phát vào thanh cái đang có điện, các thông số của máy phải phù hợp với hệ thống. Trong đó cần kiểm tra điện áp, tần số, thứ tự pha và góc pha. Bộ điều khiển đồng bộ sẽ theo dõi và điều chỉnh các thông số này trước khi cho phép đóng máy cắt. Nếu đồng bộ không chính xác, việc đóng máy có thể tạo ra dòng điện và mô-men quá độ lớn, gây ảnh hưởng đến máy phát và thiết bị điện.
4. Phân chia tải giữa các máy phải phù hợp
Sau khi hoà đồng bộ máy phát điện, các tổ máy cần chia sẻ công suất hợp lý thay vì để một máy chịu tải quá lớn trong khi máy khác chỉ hoạt động ở mức thấp. Hệ thống điều khiển sẽ phối hợp việc chia sẻ công suất tác dụng (kW) và công suất phản kháng (kVAR). Việc chia tải không phù hợp có thể khiến một tổ máy bị quá tải hoặc làm hệ thống vận hành kém hiệu quả. Vì vậy, chức năng load sharing cần được tính toán và cấu hình phù hợp với từng hệ thống.
5. Thiết kế hệ thống bảo vệ và liên động
Hệ thống hoà đồng bộ cần có các chức năng bảo vệ và liên động phù hợp để hạn chế sự cố khi máy phát hoặc hệ thống điện hoạt động bất thường. Tùy thiết kế có thể cần xem xét các chức năng như quá dòng, quá áp, thấp áp, quá/tần số thấp, công suất ngược, mất pha và các bảo vệ liên quan khác. Các thiết bị bảo vệ cũng cần được phối hợp về thông số cài đặt để khi xảy ra sự cố, thiết bị phù hợp sẽ tác động mà không làm mất điện toàn bộ hệ thống không cần thiết.
6. Tính đến khả năng mở rộng trong tương lai
Nếu doanh nghiệp dự kiến tăng công suất hoặc bổ sung thêm tổ máy, nên tính đến khả năng mở rộng ngay từ giai đoạn thiết kế. Tủ hoà đồng bộ, bộ điều khiển, thanh cái, thiết bị đóng cắt và hệ thống bảo vệ cần có phương án phù hợp với quy mô mở rộng. Điều này giúp hạn chế việc phải thay đổi lớn hệ thống khi nhu cầu điện tăng lên, đồng thời tạo điều kiện bổ sung tổ máy mà vẫn duy trì được khả năng điều khiển và chia tải của toàn hệ thống.
Một số câu hỏi thường gặp về hoà đồng bộ máy phát điện
Hoà đồng bộ máy phát điện là giải pháp có yêu cầu kỹ thuật cao, vì vậy trước khi triển khai, doanh nghiệp thường có nhiều thắc mắc về khả năng kết hợp các tổ máy, phương án dự phòng và thiết bị điều khiển. Dưới đây là những câu hỏi thường gặp giúp làm rõ các vấn đề quan trọng trước khi lựa chọn hệ thống.
Có thể hoà đồng bộ hai máy phát khác công suất không?
Có thể, hai máy phát khác công suất vẫn có thể hoà đồng bộ nếu hệ thống điều khiển và cấu hình tổ máy cho phép. Tuy nhiên, khả năng chia tải phải được tính toán để mỗi máy làm việc trong giới hạn công suất phù hợp, tránh tình trạng một tổ máy bị quá tải. Công suất và đặc tính của từng máy cần được xem xét khi thiết lập chế độ load sharing. Vì vậy, không nên tự ghép hai máy chỉ dựa trên việc chúng có cùng điện áp và tần số.
Có thể hoà đồng bộ máy phát điện khác thương hiệu không?
Có thể, nhưng cần kiểm tra khả năng tương thích giữa các tổ máy, đặc biệt là bộ điều khiển, bộ điều tốc, AVR và hệ thống chia tải. Hai máy khác thương hiệu vẫn có thể làm việc song song nếu sử dụng giải pháp điều khiển và giao tiếp phù hợp. Tuy nhiên, việc tích hợp thường phức tạp hơn so với các tổ máy được thiết kế đồng bộ ngay từ đầu. Do đó, cần có đơn vị kỹ thuật có kinh nghiệm kiểm tra và cấu hình hệ thống trước khi đưa vào vận hành.
Khi một máy bị lỗi, các máy còn lại có tiếp tục hoạt động không?
Có thể, nếu hệ thống được thiết kế với chức năng bảo vệ, cô lập tổ máy sự cố và công suất các máy còn lại vẫn đáp ứng được phụ tải. Khi phát hiện sự cố, hệ thống điều khiển có thể đưa tổ máy gặp lỗi ra khỏi thanh cái để hạn chế ảnh hưởng đến các máy khác. Tuy nhiên, không phải mọi hệ thống hoà đồng bộ máy phát điện đều tự động duy trì toàn bộ tải khi một máy dừng. Khả năng cấp điện còn phụ thuộc vào công suất dự phòng, cấu hình điều khiển và phương án phân bổ tải của công trình.
Bao nhiêu máy phát điện thì nên sử dụng hệ thống hoà đồng bộ?
Không có một con số cố định cho mọi công trình; ngay từ 2 tổ máy trở lên đã có thể thiết kế hệ thống chạy song song nếu nhu cầu thực tế phù hợp. Việc có nên hoà đồng bộ hay không cần dựa vào tổng công suất, đặc tính phụ tải, yêu cầu dự phòng và phương án vận hành. Với tải lớn hoặc tải thay đổi nhiều, sử dụng nhiều tổ máy có thể mang lại sự linh hoạt hơn so với một tổ máy công suất rất lớn. Quan trọng là lựa chọn số lượng và công suất máy dựa trên bài toán phụ tải cụ thể.
Hoà đồng bộ máy phát điện có cần tủ điều khiển riêng không?
Trong hệ thống hoà đồng bộ, cần có hệ thống thiết bị điều khiển và đóng cắt chuyên dụng để thực hiện đồng bộ, chia tải, bảo vệ và quản lý các tổ máy. Tùy cấu hình, các chức năng này có thể được tích hợp trong tủ hòa đồng bộ, tủ switchgear hoặc phân bổ giữa các bộ điều khiển của từng tổ máy và hệ thống điều khiển trung tâm. Vì vậy, không nhất thiết mọi hệ thống đều có một “tủ điều khiển riêng” theo cùng một kiểu cấu hình.
KẾT LUẬN
Hoà đồng bộ máy phát điện mang lại nhiều lợi ích cho các công trình có tải lớn, phụ tải biến động hoặc yêu cầu cao về khả năng dự phòng. Tuy nhiên, hiệu quả của hệ thống phụ thuộc rất nhiều vào việc tính toán công suất, lựa chọn cấu hình tương thích, thiết kế điều khiển – bảo vệ và phân chia tải giữa các tổ máy.
Nếu doanh nghiệp đang cần triển khai hệ thống nhiều máy phát điện chạy song song, Minh Phú Electric có thể tư vấn phương án phù hợp dựa trên yêu cầu vận hành thực tế, từ lựa chọn tổ máy, thiết kế tủ hoà đồng bộ đến lắp đặt, chạy thử và bảo trì hệ thống.
